Ein Transformator, auch kurz Trafo genannt, ist ein elektrisches Gerät, das die Spannung von Wechselstrom (AC) verändert – entweder erhöht oder verringert – und dabei elektrische Energie von einem Stromkreis auf einen anderen überträgt. Transformatoren sind aus unserem Alltag kaum wegzudenken. Sie kommen überall dort zum Einsatz, wo elektrische Energie effizient transportiert, verteilt oder angepasst werden muss.
In diesem Artikel erfährst du:
wie ein Transformator funktioniert,
wie er aufgebaut ist,
welche Arten von Transformatoren es gibt
und wo sie in der Praxis verwendet werden.
⚙️ Wie funktioniert ein Transformator?
Die Funktionsweise eines Transformators basiert auf dem Prinzip der elektromagnetischen Induktion. Das bedeutet: Wenn sich ein elektrischer Strom in einer Spule verändert, entsteht ein sich veränderndes Magnetfeld. Dieses Magnetfeld kann wiederum in einer benachbarten Spule eine elektrische Spannung induzieren.
Ein Transformator besteht im Wesentlichen aus zwei Spulen:
Primärspule (Eingang): Hier fließt der ursprüngliche Wechselstrom hinein.
Sekundärspule (Ausgang): Hier wird der Strom mit veränderter Spannung wieder abgegeben.
Beide Spulen sind um einen gemeinsamen Kern – meist aus Eisen – gewickelt, der das Magnetfeld leitet.
Je nach Windungszahl der beiden Spulen verändert sich die Spannung:
Sekundärspannung = Primärspannung × (Windungen Sekundärspule / Windungen Primärspule)
Dieses Verhältnis nennt man Übersetzungsverhältnis. Ist die Sekundärspule größer als die Primärspule, steigt die Spannung (Hochspannungstransformator). Ist sie kleiner, sinkt die Spannung (Niederspannungstransformator).
🔋 Warum braucht man Transformatoren?
Elektrische Energie wird oft über große Entfernungen transportiert – von Kraftwerken zu Städten, Haushalten oder Industrieanlagen. Dabei ist es effizienter, Strom mit hoher Spannung und niedriger Stromstärke zu übertragen, um Leitungsverluste zu minimieren. Am Zielort muss die Spannung dann wieder heruntergeregelt werden, damit sie sicher genutzt werden kann.
Typische Anwendungsgebiete:
Stromnetze: Spannung wird mit Hochspannungstransformatoren erhöht und mit Niederspannungstransformatoren wieder reduziert.
Haushaltsgeräte: Trafos in Netzteilen sorgen für die richtige Betriebsspannung (z. B. 5V für ein Smartphone).
Türklingeln & Spielzeugeisenbahnen: Transformatoren reduzieren die Netzspannung für den sicheren Betrieb.
Audio- & Funktechnik: Impedanzanpassung oder Frequenzübertragung.
🧱 Aufbau eines Transformators
Ein klassischer Transformator besteht aus folgenden Bauteilen:
| Bauteil | Funktion |
|---|---|
| Primärspule | Erzeugt durch Wechselstrom ein Magnetfeld |
| Sekundärspule | Nimmt das Magnetfeld auf und erzeugt daraus Spannung |
| Eisenkern | Verstärkt und leitet das Magnetfeld effizient |
| Gehäuse & Isolierung | Schutz vor elektrischen Gefahren |
Die Spulen sind elektrisch voneinander getrennt – es gibt keine direkte Verbindung zwischen Eingang und Ausgang. Die Energieübertragung erfolgt ausschließlich über das Magnetfeld.
🧪 Arten von Transformatoren
Es gibt verschiedene Arten von Transformatoren, die je nach Anwendung unterschiedliche Funktionen erfüllen:
1. Leistungstransformator

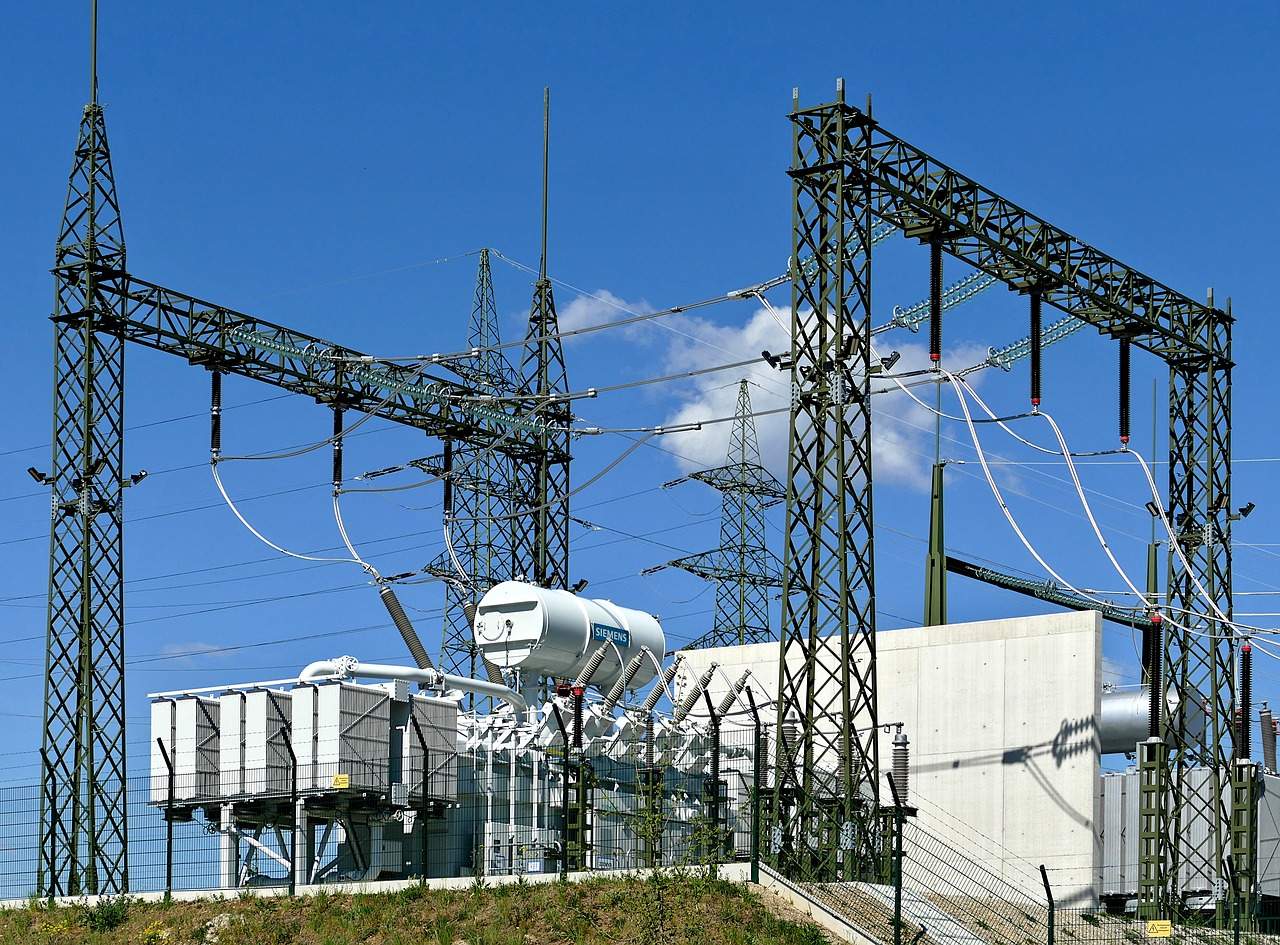

Diese werden in Umspannwerken eingesetzt und übertragen hohe Leistungen. Sie sind entscheidend für die Energieverteilung im öffentlichen Stromnetz.
2. Trenntransformator
Sie trennen zwei Stromkreise galvanisch voneinander, d. h. sie verhindern eine direkte elektrische Verbindung. Das erhöht die Sicherheit, insbesondere bei medizinischen Geräten oder Werkstätten.
3. Impedanzanpassungstransformator
Sie gleichen die Impedanz (Widerstand) zwischen Quelle und Last aus, um eine maximale Energieübertragung zu gewährleisten – wichtig in der Audiotechnik oder bei Antennen.
4. Luftkerntransformator
Statt eines Eisenkerns wird Luft oder ein nicht-magnetisches Material verwendet. Sie eignen sich für hohe Frequenzen (z. B. bei Funkübertragungen), da sie keine Wirbelstromverluste verursachen.
5. Eisenkerntransformator
Am weitesten verbreitet. Sie arbeiten bei niedrigen bis mittleren Frequenzen (z. B. in der Audio- und Stromversorgung).
🏭 Wo findet man Transformatoren im Alltag?
Man begegnet Transformatoren fast überall:
Smartphone-Ladegeräte enthalten kleine Trafos, die Netzspannung auf 5V reduzieren.
Induktionskochfelder verwenden Transformatoren, um die gewünschte Kochleistung zu regeln.
Zugnetze (z. B. ICE-Strecken) arbeiten mit Hochspannungs-Trafos.
Verstärker in Musikanlagen nutzen Trafos für Impedanzanpassung und Signalübertragung.
Selbst im simplen Netzteil deines Laptops steckt ein Transformator – oft kombiniert mit weiteren Bauteilen in einem Schaltnetzteil.
🔒 Sicherheit und Transformatoren
Transformatoren spielen auch in der elektrischen Sicherheit eine wichtige Rolle. Trenntransformatoren schützen Personen und Geräte, indem sie den Stromkreis von der Netzspannung entkoppeln. Besonders in medizinischen Einrichtungen und Werkstätten ist dies entscheidend, um Stromunfälle zu verhindern.
❓ Häufige Fragen zu Transformatoren
Was passiert, wenn man die Windungszahlen falsch wählt?
Die Spannung auf der Sekundärseite kann dann zu hoch oder zu niedrig sein – das kann Geräte beschädigen oder sie unbrauchbar machen.
Können Transformatoren Gleichstrom übertragen?
Nein. Ein Transformator funktioniert nur mit Wechselstrom, da die Induktion ein sich veränderndes Magnetfeld benötigt. Gleichstrom verursacht kein sich änderndes Magnetfeld.
Warum brummen manche Transformatoren?
Das sogenannte Brummen entsteht durch magnetostriktive Effekte im Eisenkern, bei denen sich das Material bei jedem Wechsel der Magnetisierung leicht verformt.
🧠 Fazit: Warum Transformatoren unverzichtbar sind
Transformatoren sind elementare Bausteine der modernen Energieversorgung. Ob im Kraftwerk, im Zug oder im Handy-Ladegerät – ohne sie wäre der effiziente und sichere Umgang mit elektrischer Energie nicht möglich.
Sie ermöglichen:
Energieübertragung über große Distanzen
Spannungsanpassung für verschiedene Geräte
Sicherheit durch galvanische Trennung
Effizienzsteigerung durch Impedanzanpassung
Wer die Grundlagen von Transformatoren versteht, hat einen wichtigen Baustein der Elektrotechnik verstanden – und erkennt sie plötzlich überall im Alltag.
